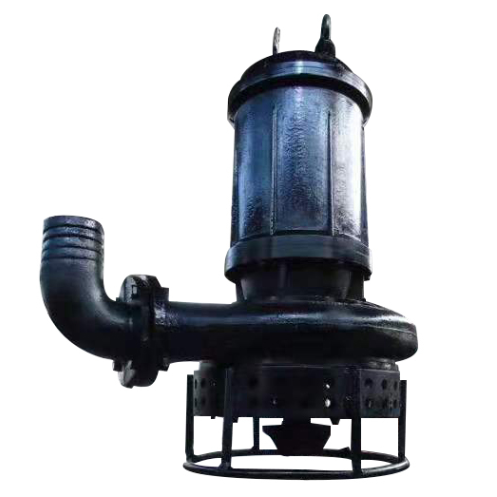

15 kW Dompelbare Slurrypomp met DN100 Afvoeruitlaat en Hoogchroomlegering voor het Verwerken van Abrasieve Slurry

De 100ZJQ55-30-15 kW dompelbare slurry pomp is ontworpen voor het verpompen van abrasieve mengsels met zand, modder, slib en zwevende vaste stoffen. Met een nominaal debiet van 55 m³ per uur, een opvoerhoogte van 30 m, een 15 kW motor en een DN100 uitlaat, is dit model geschikt voor middelzware slurrytoepassingen waar conventionele schoonwaterpompen snel kunnen slijten, verstopt raken door sediment of instabiele zuiging hebben.

In tegenstelling tot op het oppervlak gemonteerde pompsystemen, werken de motor en de hydraulische sectie als één geïntegreerde ondergedompelde unit. De pomp kan dicht bij het gedeponeerde materiaal worden geplaatst, waardoor lange zuigleidingen overbodig worden en tijdelijke of mobiele slurrytransportinstallaties worden vereenvoudigd.

De elektromotor en pomp delen een compacte coaxiale opstelling. Omdat de unit direct in de slurry werkt, is er geen aparte zuigleiding of ontluchtingsprocedure nodig. Deze configuratie is nuttig in mijnschachten, bezinkingsbassins, bouwputten en andere locaties waar de waterstanden of sedimentdieptes tijdens de werking veranderen.

Onder de hoofdimpeller is een mechanische agitator geïnstalleerd. Tijdens bedrijf maakt deze sediment dat zich rond de pompuitlaat heeft opgehoopt los en helpt het bezonken deeltjes te mengen met de omringende vloeistof. De resulterende slurry kan dan consistenter de pomp binnenkomen, waardoor handmatige sedimentverwijdering voor het pompen wordt verminderd.

De agitator is bedoeld om lokale afzettingen rond de inlaat te mobiliseren. De uiteindelijke geschiktheid hangt nog steeds af van de deeltjesgrootte, de concentratie van vaste stoffen en de bezinkingseigenschappen van het materiaal.

De hoofdimpeller, agitator en de belangrijkste natte slijtdelen zijn gemaakt van hoogchroomlegering. Dit materiaal is geselecteerd voor toepassingen met abrasieve deeltjes zoals minerale fijnstoffen, zand en slib. Vergeleken met gewone gietijzeren onderdelen biedt het een geschikter slijtoppervlak voor herhaaldelijk contact met slurry. Gietijzeren, SS304 en SS316L configuraties zijn ook beschikbaar binnen de bredere ZJQ-serie voor verschillende mechanische en corrosievereisten.

De DN100 afvoerverbinding ondersteunt praktische slang- of leidinginstallatie voor tijdelijke ontwatering en vaste slurrytransportsystemen. De juiste leidingafmeting is belangrijk: een te kleine leiding verhoogt het wrijvingsverlies, terwijl een te grote leiding de slurrysnelheid kan verminderen en vaste stoffen kan laten bezinken.

• Afvoer van mijnschachten en slurrytransport
• Verwijdering van zand en slib uit bezinkingsbassins
• Afvoer van steengroeven en sedimentbehandeling
• Ontwatering van bouwputten
• Slurrytransport in metallurgische en staalfabrieken
• As- of sedimentbassins van thermische centrales
• Ontslibbing van rivieren, vijvers en industriële tanks
• Proceswater systemen met zwevende abrasieve vaste stoffen

Om te bevestigen of de 100ZJQ55-30-15 geschikt is, gelieve op te geven:

• Vereist debiet en totale dynamische opvoerhoogte
• Dichtheid van de slurry of geschatte concentratie van vaste stoffen
• Maximale deeltjesgrootte en type deeltjes
• Mediumtemperatuur, pH en corrosieve componenten
• Stroomvoorziening, inclusief spanning, frequentie en fase
• Afvoerleiding diameter, lengte en verticale opvoerhoogte
• Installatiediepte en verwachte bedrijfsuren

Deze details helpen bij het verifiëren van de motorbelasting, materiaalcompatibiliteit, leiding snelheid en de benodigde configuratie van de slijtdelen.

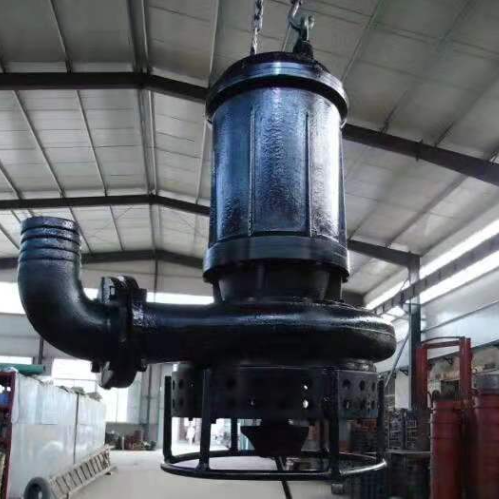

Installeer de pomp verticaal op een stabiele basis of hang hem op met de daarvoor bestemde hijspunten. Houd de complete pompuniteit tijdens bedrijf ondergedompeld en til hem nooit aan de elektrische kabel. Controleer de afvoerleiding op veilige verbindingen en vermijd scherpe bochten die onnodige weerstand veroorzaken.

Controleer voor het starten de stroomvoorziening, fasevolgorde, isolatiestatus en de beveiligingsinstellingen van het bedieningspaneel. Inspecteer tijdens gebruik de agitator, impeller, pomphuis, afdichtingen en afvoerleiding met tussenpozen op basis van de abrasiviteit van de slurry en de bedrijfsuren. Als het debiet of de druk afneemt, controleer dan op slijtage, sedimentophoping en leidingverstopping voordat u de werking voortzet.

Stuur ons uw slurry-eigenschappen, het vereiste werkingspunt en de elektrische voeding. Ons technische team zal de bedrijfsomstandigheden beoordelen en het geschikte pompmateriaal, de kabellengte, de regelmethode en de afvoerconfiguratie voor uw project aanbevelen.

Voor deze geleverde configuratie geeft "100" de DN100 uitlaatmaat aan, "55" een nominaal debiet van 55 m³/u, "30" een nominale opvoerhoogte van 30 m, en "15" een 15 kW motor.

Ja. De bodemagitator maakt sediment bij de inlaat los, terwijl de hoogchroomlegering slijtdelen bedoeld zijn voor abrasief zand, modder en minerale slurry. Maximale deeltjesgrootte en concentratie van vaste stoffen moeten vóór selectie worden bevestigd.

Ja. De pomp is ontworpen voor volledig ondergedompelde werking. Voldoende vloeistofdekking ondersteunt de motorkoeling en stabiele werking.

Materiaalkeuze is afhankelijk van het medium. De standaard hoogchroom configuratie richt zich op slijtvastheid. SS304 of SS316L opties kunnen worden overwogen voor bepaalde corrosieve omstandigheden na beoordeling van pH, chloriden, temperatuur en chemische samenstelling.

Geef alstublieft debiet, opvoerhoogte, slurrydichtheid, concentratie van vaste stoffen, maximale deeltjesgrootte, mediumtemperatuur, pH, spanning, frequentie, leidingdetails en installatiediepte op.
