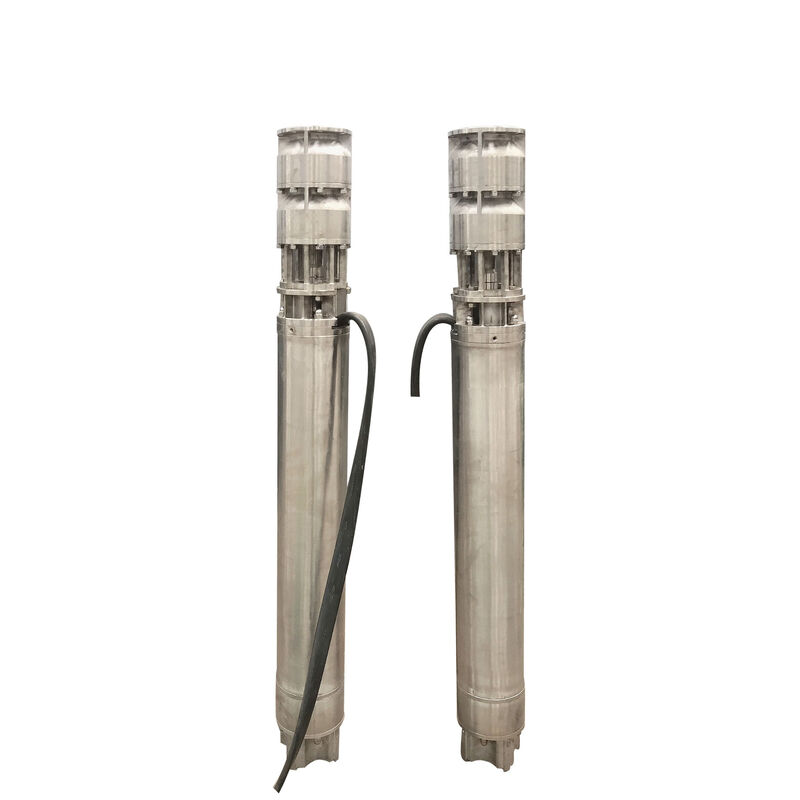

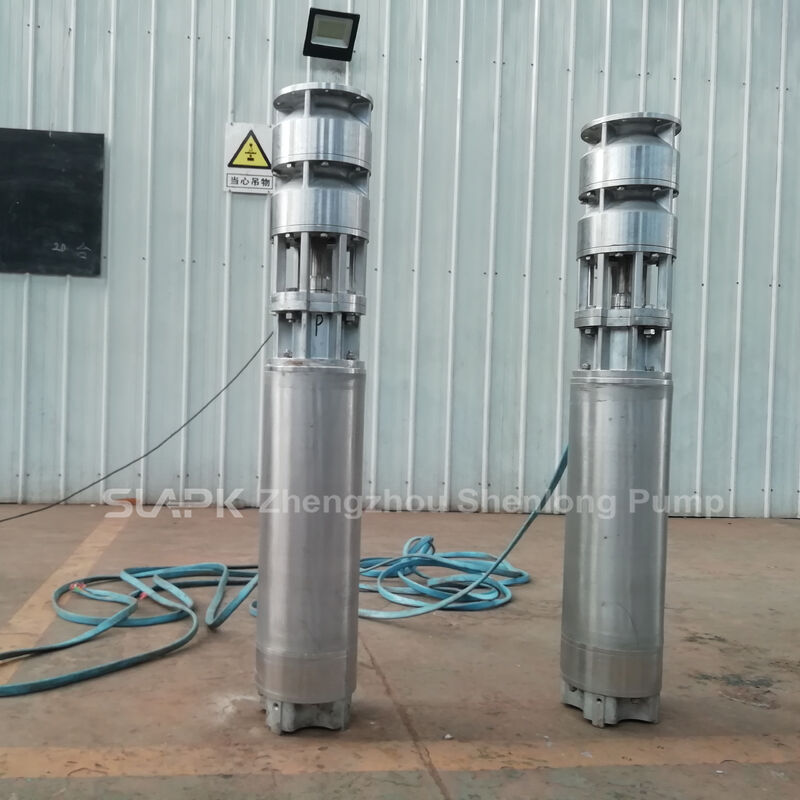

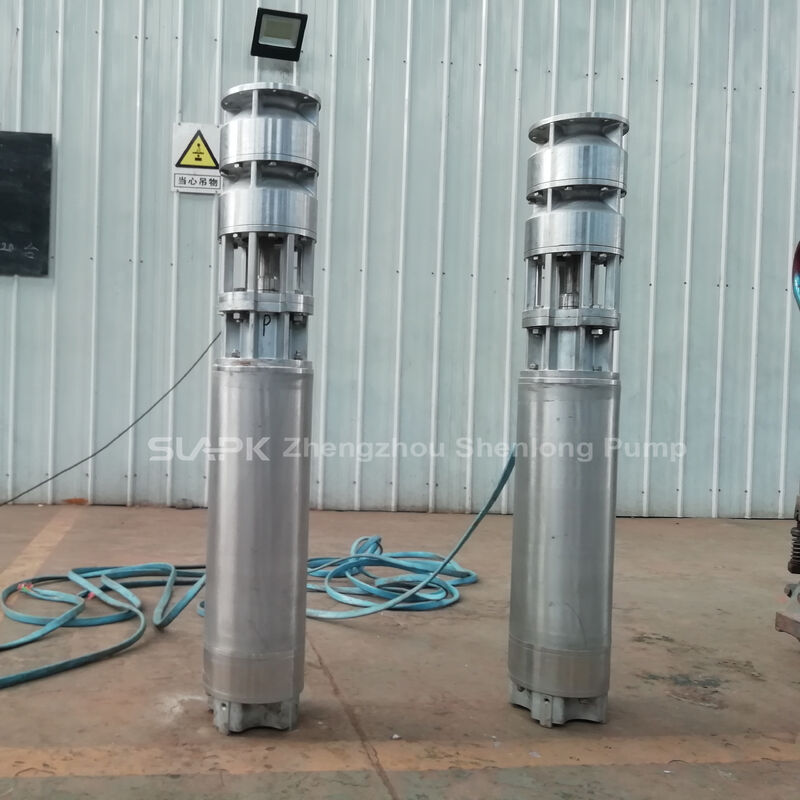

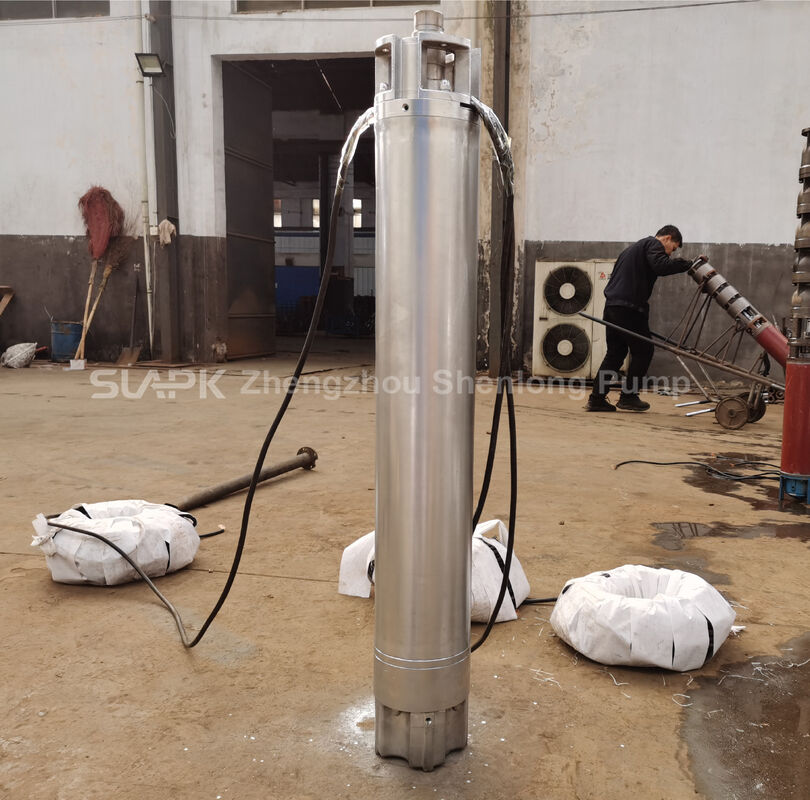

QJH Serie 304 Roestvrij Staal Diepe Put Dompelpomp met 150 m Opvoerhoogte en 70–230 m³/u Debiet

De QJH-serie is een reeks verticale meertraps dompelpompen voor diepe bronnen voor wateraanvoer- en drainageprojecten met hoge stroming en hoge opvoerhoogte. Zes modellen dekken nominale stromingen van 70 tot 230 m³/u. Elk model heeft een nominale opvoerhoogte van 150 m, terwijl het bijpassende motorvermogen varieert van 45 tot 160 kW. Alle modellen gebruiken een driefasige 380V 50Hz voeding.

De pompset maakt gebruik van 304 roestvrij staal en is bedoeld voor schoon water en licht corrosief water dat compatibel is met dit materiaal. De pomp en de onderwatermotor werken onder water zonder oppervlaktepriming, wat helpt om ruimte boven de grond en bedrijfsgeluid te verminderen. Typische toepassingen zijn het onttrekken van water uit diepe bronnen, industriële watervoorziening, landbouwirrigatie, mijndrainage, het vullen van tanks en wateroverdracht over lange afstanden.

Nominale stromingen van 70 tot 230 m³/u ondersteunen verschillende onttrekkingsvolumes, faciliteitseisen en pijpleidingscapaciteiten. Een gemeenschappelijke nominale opvoerhoogte van 150 m vereenvoudigt de modelvergelijking binnen projecten met vergelijkbare drukvereisten.

Kwaliteit 304 roestvrij staal biedt goede algemene corrosiebestendigheid en mechanische sterkte in compatibel water. Geschiktheid moet worden gecontroleerd tegen temperatuur, pH, chlorideconcentratie, opgeloste stoffen en andere corrosieve bestanddelen.

Meerdere waaierfasen verhogen de vloeistofdruk progressief, wat diepe heffing, langeafstandsvervoer en systemen die aanzienlijke uitlaatdruk vereisen ondersteunt. Het uiteindelijke werkpunt moet worden geverifieerd tegen zowel de pompcurve als de systeemcurve.

Alle zes modellen gebruiken driefasige 380V 50Hz voeding. Het bedieningspaneel, de kabelmaat, de startmethode en de beveiligingsinstellingen moeten overeenkomen met de motorrating van 45–160 kW en de capaciteit van het elektrische netwerk ter plaatse.

De pomp en motor werken onder het waterniveau, waardoor oppervlaktepriming overbodig wordt en de lay-out aan de oppervlakte wordt vereenvoudigd. De gespecificeerde onderdompeling en de koelstroom langs de motor moeten altijd worden gehandhaafd.

• Onttrekking van grondwater uit diepe bronnen en transport van ruw water
• Watervoorziening voor gemeenten, industrieterreinen en fabrieken
• Landbouwirrigatie en sproeisystemen
• Mijndrainage en bouwontwatering
• Vullen van reservoirs, opslagtanks en verhoogde tanks
• Wateroverdracht over lange afstanden en netwerkversterking
• Circulerend industrieel water compatibel met 304 roestvrij staal

Geschikt voor onttrekking uit diepe bronnen met gemiddelde capaciteit, irrigatie en industriële aanvullingswater taken die ongeveer 70 m³/u vereisen. Het lagere bijpassende vermogen kan geschikt zijn voor projecten met stabiele, gematigde vraag.

Nominaal op 90 m³/u voor middelgrote waterstations, irrigatiesystemen en watervoorziening van fabrieken. Bevestig dat de duurzame bronopbrengst niet lager is dan de beoogde pompsnelheid.

Ontworpen voor taken rond 115 m³/u bij 150 m opvoerhoogte, waaronder industriële watervoorziening, transport van ruw water en waterbeheerprojecten. Het kan worden gebruikt als hoofdunit of als één unit in een parallelle opstelling na technische beoordeling.

Nominaal op 140 m³/u met een 90 kW motor voor het heffen van grote hoeveelheden water uit diepe bronnen, mijnbouw watersystemen en lange pijpleidingen. Elektrisch ontwerp moet specifiek de startstroom, spanningsval en motorbeveiliging verifiëren.

Bedoeld voor gecentraliseerde watervoorziening, landbouwwaterprojecten en grote industriële taken die ongeveer 170 m³/u vereisen. Bevestig de pompdiameter, de speling in het boorgat, de kabelruimte en de hefomstandigheden vóór bestelling.

Het model met de hoogste stroming in deze groep is bedoeld voor grote onttrekkings- en transportsystemen rond 230 m³/u. De 160 kW motor vereist een volledige beoordeling van de transformatorcapaciteit, de startmethode, de kabelafmetingen en de beveiliging.

De onderwatermotor drijft de as en meertraps waaiers aan. Water komt binnen via de inlaat en wint druk naarmate het door opeenvolgende waaier- en diffusorfases gaat. Het stroomt vervolgens door de uitlaat, de stijgbuis en het oppervlaktenetwerk. Omdat de complete unit onder water werkt en de omringende vloeistof bijdraagt aan de motor koeling, moeten de bronnelociteit, de minimale onderdompeling en de startfrequentie voldoen aan de vereisten van de fabrikant.

Een nominale opvoerhoogte van 150 m is niet hetzelfde als de totale bronhoogte. De totale dynamische opvoerhoogte omvat normaal gesproken:

• Verticale heffing van het dynamische waterniveau tot het afvoer punt
• Vereiste restdruk aan de uitlaat of in het downstream systeem
• Wrijvingsverliezen in de stijgbuis en de oppervlakte pijpleiding
• Lokale verliezen door bochten, kleppen, terugslagkleppen en fittingen

De berekende systeemcurve moet worden vergeleken met de pompcurve om het werkelijke werkpunt te verifiëren. Selecteren alleen op basis van bronhoogte of motorvermogen kan leiden tot onvoldoende stroming, overmatig energieverbruik, overbelasting of instabiele werking.

Kwaliteit 304 is geschikt voor veel toepassingen met schoon water en licht corrosief water, maar is niet universeel. Water met een hoog chloridegehalte, zeewater, sterke zuren of logen, vloeistoffen op hoge temperatuur en zeer abrasieve vaste stoffen kunnen 316, 316L, duplex roestvrij staal of een ander gespecialiseerd materiaal vereisen. Verstrek een volledige wateranalyse en verkrijg schriftelijke materiaalbevestiging vóór selectie.

• Vereiste stroming en totale dynamische opvoerhoogte
• Gemeten interne diameter van het boorgat, bronhoogte, statisch niveau en dynamisch niveau
• Duurzame bronopbrengst en seizoensgebonden variatie
• Geplande pompplaatsingsdiepte
• Afvoerhoogte, pijplengte, pijpdiameter en kleppensamenstelling
• Temperatuur, pH, chloorniveau, zandgehalte en volledige wateranalyse
• Capaciteit van het driefasige 380V 50Hz netwerk en toegestane startstroom
• Continue of intermitterende bedrijf, dagelijkse bedrijfsuren en startfrequentie
• Vereisten voor het bedieningspaneel, kabel, stijgbuis, sensoren, reserveonderdelen en certificeringen

• Bevestig de interne diameter van het boorgat, de rechtlijnigheid, de maximale diameter van de pompset en de kabelspeling vóór installatie.
• Ontwikkel en spoel nieuwe bronnen grondig door om abrasief zand en vuil dat de pomp binnendringt te verminderen.
• Gebruik correct gedimensioneerde stijgbuizen, hefapparatuur en waterdichte kabelverbindingen. Til of hang de pomp nooit aan de voedingskabel.
• Houd het operationele waterniveau boven de gespecificeerde minimale onderdompeling en handhaaf een effectieve koelstroom rond de motor.
• Selecteer direct-on-line, soft-start, spanningsverlagende of compatibele variabele frequentie start, afhankelijk van de motorrating en de netwerkcondities.
• Zorg voor kortsluiting, overbelasting, faseverlies, onderspanning, overspanning, droogloop- en lekbeveiliging zoals vereist.
• Noteer spanning, stroom, druk, stroming, trillingen en het zandgehalte van het afgevoerde water na de eerste opstart.
• Gekwalificeerd personeel moet de installatie, bedrading, inbedrijfstelling en onderhoud uitvoeren in overeenstemming met de handleiding en lokale voorschriften.

Ja. Op basis van de verstrekte modelgegevens hebben alle zes modellen een nominale opvoerhoogte van 150 m, terwijl de nominale stroming en het bijpassende vermogen verschillen. De werkelijke operationele stroming en opvoerhoogte zijn nog steeds afhankelijk van de pompcurve en de systeemweerstand.

Dit mag niet worden aangenomen op basis van het model alleen. Modeldefinities en werkelijke pompdiameters kunnen variëren, en er is ook ruimte nodig voor de kabel, verbindingen en installatiespeling. Verstrek de gemeten boorgatdiameter en bevestig de goedgekeurde maattekening.

Kwaliteit 304 mag over het algemeen niet voor zeewater worden gebruikt zonder een specifieke technische beoordeling. Chloriden kunnen putcorrosie en spleetcorrosie veroorzaken. Overweeg 316L, duplex roestvrij staal of een ander zeewaterbestendig materiaal, en beoordeel de afdichtingen, kabel en motorconstructie.

Een VFD kan pas worden geëvalueerd nadat is bevestigd dat de motor geschikt is. Minimale frequentie, acceleratie en deceleratie, koelsnelheid, uitgangsfiltering en motorbeveiliging moeten correct worden ingesteld. Aandrijfcapaciteit en kabellengte moeten ook worden overwogen.

Selecteer op basis van het vereiste werkpunt en de goedgekeurde pompcurve in plaats van de maximale stroming als continu werkpunt te gebruiken. Het geselecteerde werkpunt moet binnen het toegestane bereik blijven, rekening houdend met efficiëntie, vermogensmarge en duurzame bronopbrengst.

Verstrek de doelstroming, totale opvoerhoogte, boorgatgegevens, wateranalyse, pijpleidingsdetails, stroomvoorwaarden en installatievereisten. De leverancier kan dan het model, materiaal, motor, besturingen en accessoires verifiëren voordat een technisch voorstel en offerte wordt uitgegeven.
