22kW motor diepe put onderwater pomp met 72-108m hoofd en 3-inch uitlaat voor boorgat extractie

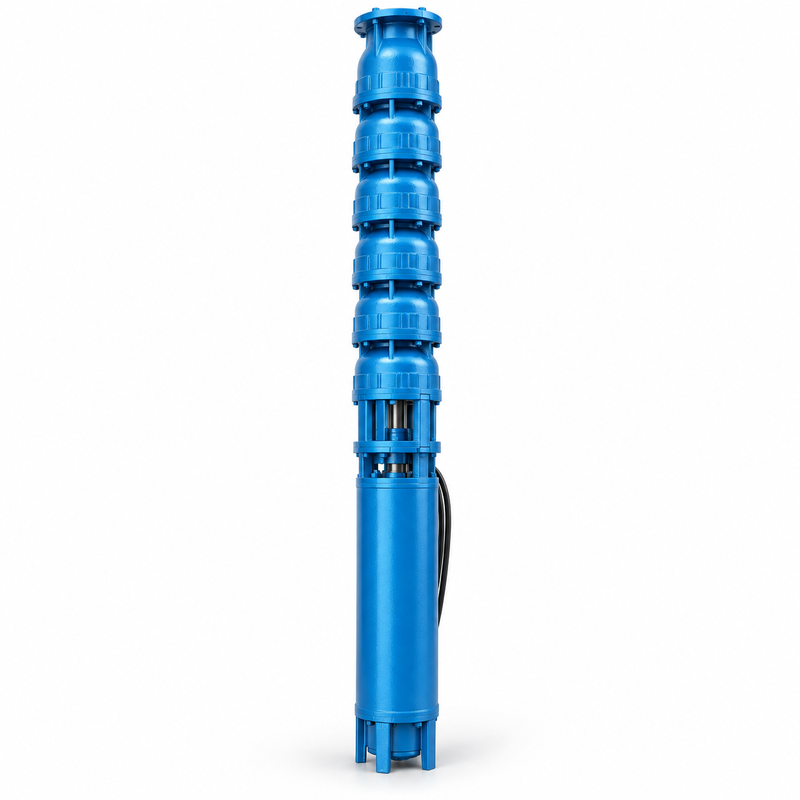

De SLAPK 200QJ50-90/6 is een dompelpomp voor diepe putten van 22 kW met een catalogusdebietbereik van 46–54 m³/u, een opvoerhoogtebereik van 72–108 m en een uitlaat van 3 inch.

Dit model kan worden overwogen voor winning uit boorputten, irrigatievoorziening en verhoogde opslagsystemen die een grotere opvoerhoogte vereisen dan een model met lagere opvoerhoogte bij een vergelijkbaar debiet.

Een hogere opvoerhoogte kan het gevolg zijn van een lager dynamisch waterniveau, een hoger afleverpunt, grotere leidingverliezen of druk die vereist is op de bestemming. De volledige systeemvereiste moet worden gecontroleerd aan de hand van de pompken curve.

• Hogere Opvoerhoogte bij hetzelfde Catalogusdebietbereik: Vergeleken met de 200QJ50-60/4 heeft dit model hetzelfde vermelde debietbereik maar een hoger opvoerhoogtebereik. Het biedt een extra selectieoptie wanneer het model met lagere opvoerhoogte niet aan de systeemvereisten kan voldoen.
• 22kW Motorconfiguratie: De catalogus specificeert een motor van 22 kW. Verifieer de elektrische voeding ter plaatse, de startvereisten en de beveiligingsinstellingen voordat u het regelpaneel en de voedingskabel selecteert. Motorvermogen alleen bepaalt niet de wateropbrengst. Hydraulische prestaties zijn afhankelijk van de pompconfiguratie en het werkpunt.
• 3-Inch Uitlaat Aansluiting: De uitlaatmaat biedt een referentie voor de aansluitplanning. Bevestig de aansluitnorm, de drukklasse van de leiding, de wrijvingsverliezen en de kleppositie voor de volledige installatie.
• Selectie op basis van Bedrijfsomstandigheden: Gebruik het dynamische waterniveau bij het berekenen van de vereiste opvoerhoogte. Houd rekening met waterniveauveranderingen tijdens het pompen, de afvoerhoogte en eventuele druk die vereist is op het afvoerputje.

Wanneer de vloeistof- en installatieomstandigheden geschikt zijn, kan dit model worden overwogen voor:

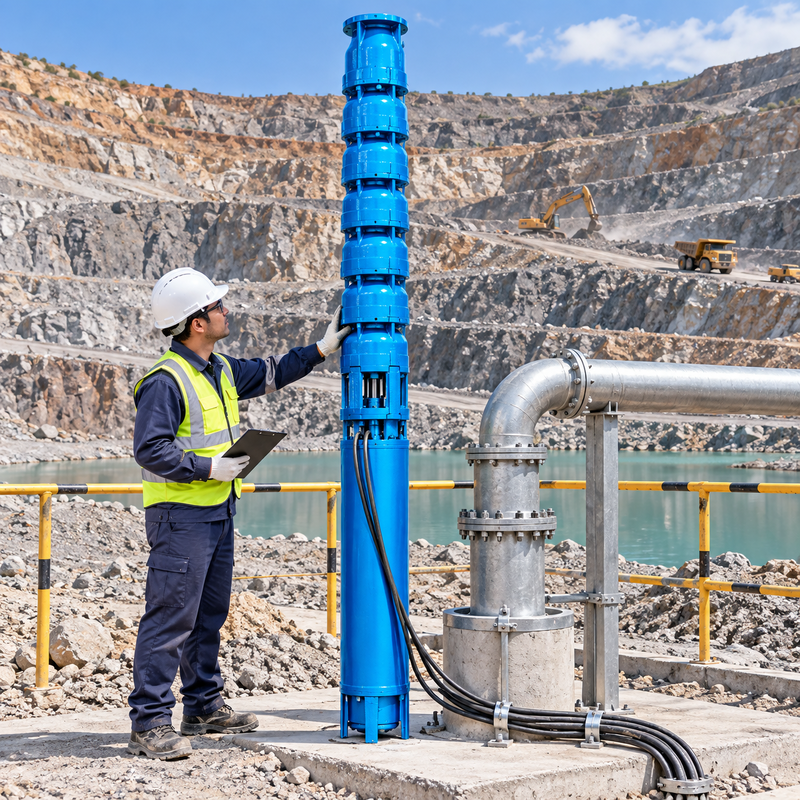

• Winning van boorputwater naar verhoogde opslag
• Levering van landbouwirrigatie

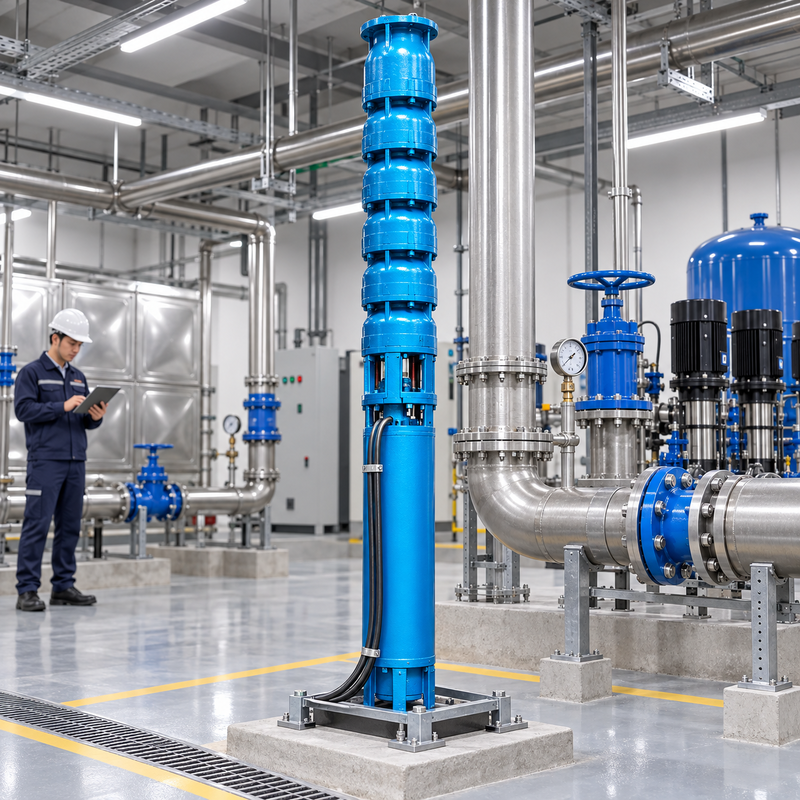

• Industriële waterleidingsystemen
• Waterleiding voor plattelands- en gemeenschapsgebieden
• Transport van bron naar tank waarbij aanzienlijke hoogteverschillen of leidingweerstand betrokken zijn

Voor drukinrigatieapparatuur, neem de vereiste bedrijfsdruk van de apparatuur op in de totale opvoerhoogteberekening.

Beide modellen hebben een catalogus uitlaatmaat van 3 inch. Kies het model waarvan de geverifieerde curve overeenkomt met het vereiste werkpunt. Een grotere motor is niet automatisch de betere keuze.

Gelieve te verstrekken:

• Vereist afvoerdebiet
• Statische en dynamische grondwaterstanden
• Afvoerhoogte ten opzichte van het pomppunt
• Leidingslengte, interne diameter en materiaal
• Kleppen, bochten en andere significante weerstanden
• Vereiste druk op de bestemming
• Interne diameter van de bron
• Watertemperatuur en relevante informatie over de waterkwaliteit
• Spanning, frequentie en fase ter plaatse
• Geplande bedrijfstijd en besturingsmethode

Voor een vereiste van ongeveer 50 m³/u bij 90 m totale dynamische opvoerhoogte, dient u het werkpunt ter controle aan te bieden tegen de modelspecifieke curve voordat u bestelt.

Bevestig de werkelijke materialen van de pomplichaam, waaier en as voor het te pompen water. De QJ-aanduiding alleen garandeert geen zeewaterbestendigheid, drinkwatergoedkeuring of geschiktheid voor schurende vloeistoffen.

Controleer vóór installatie de volledige afmetingen van de unit, de minimale bron diameter, de onderdompeling en de koelingsvereisten. De dimensionering van de voedingskabel moet rekening houden met de motorconfiguratie, de kabellengte en de installatieomstandigheden.

Hoe verschilt dit model van de 200QJ50-60/4?

De 200QJ50-90/6 gebruikt een 22kW motor en heeft een catalogus opvoerhoogtebereik van 72–108 m. De 200QJ50-60/4 gebruikt een 15kW motor en heeft een opvoerhoogtebereik van 48–72 m. Beide vermelden een debietbereik van 46–54 m³/u.

Betekent een opvoerhoogte van 108 m dat deze in elke bron van 108 m kan worden geïnstalleerd?

Nee. Pomphoogte en installatiediepte zijn verschillende specificaties. De selectie is afhankelijk van het dynamische waterniveau, de afvoerhoogte, verliezen en de afvoer druk. De toegestane installatiediepte moet afzonderlijk worden gecontroleerd.

Kan deze 54 m³/u leveren bij 108 m?

Dat kan niet worden afgeleid uit de catalogusbereiken. Controleer de prestatiecurve voor de vereiste combinatie van debiet en opvoerhoogte.

Kan deze een drukinrigatiesysteem leveren?

Het kan voor die toepassing worden geëvalueerd. Neem de vereiste druk van de irrigatieapparatuur, de hoogte en de leidingverliezen op in de werkberekening.

Wordt deze geleverd met een 380V, 50Hz motor?

De elektrische configuratie moet worden bevestigd in de offerte en de motor documentatie. Ga niet uit van spanning of frequentie alleen op basis van de modelaanduiding.

Stuur uw doeldebiet en opvoerhoogte, broninformatie, leidingdetails, waterkwaliteit en beschikbare elektrische voeding.

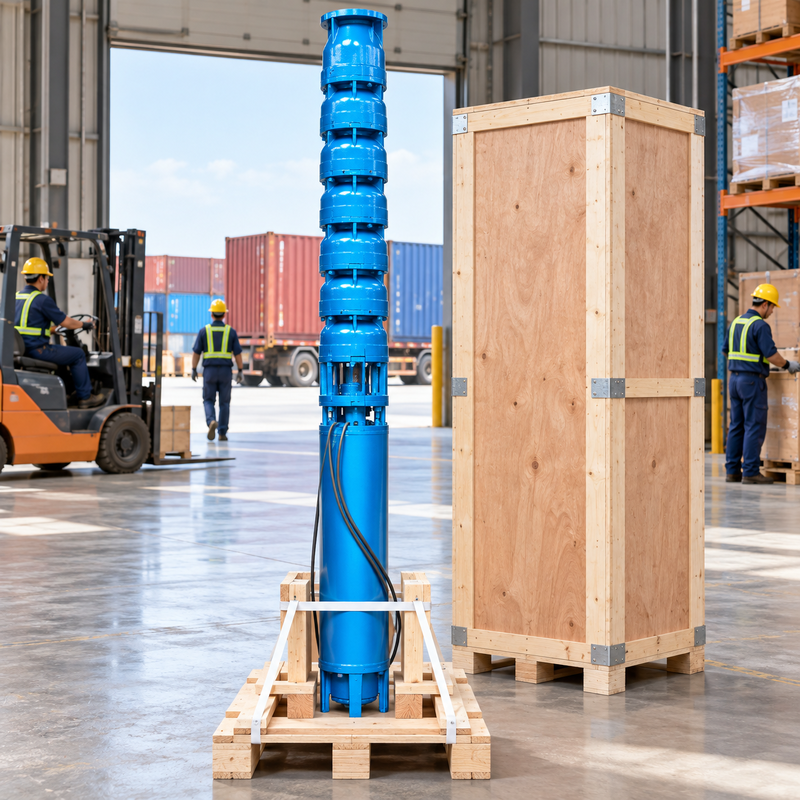

Specificeer de vereiste hoeveelheid, kabellengte, regelapparatuur en leveringsbestemming om de juiste configuratie en leveringsomvang vast te stellen.

Neem contact op met SLAPK voor een offerte voor de 200QJ50-90/6 dompelpomp voor diepe putten.
