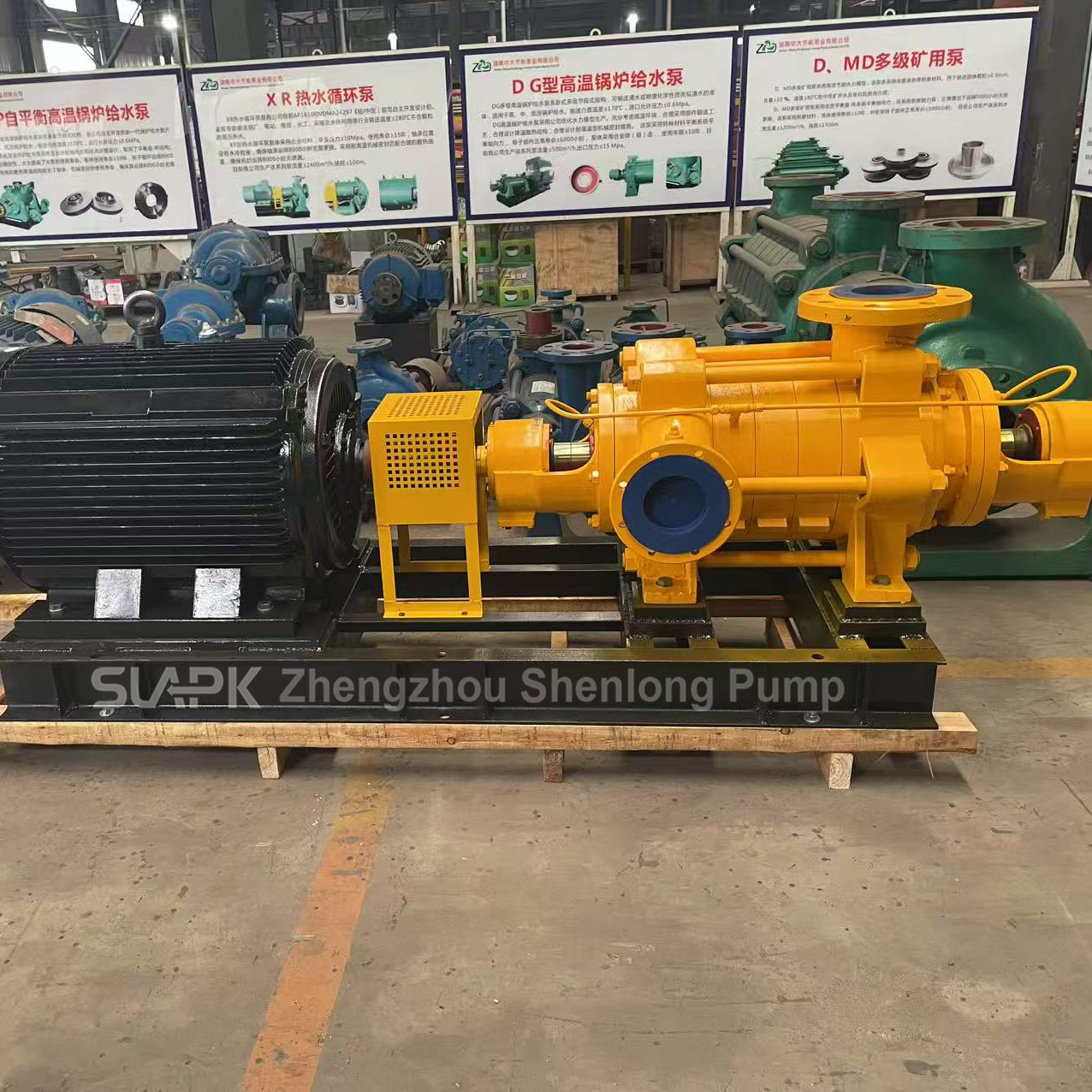

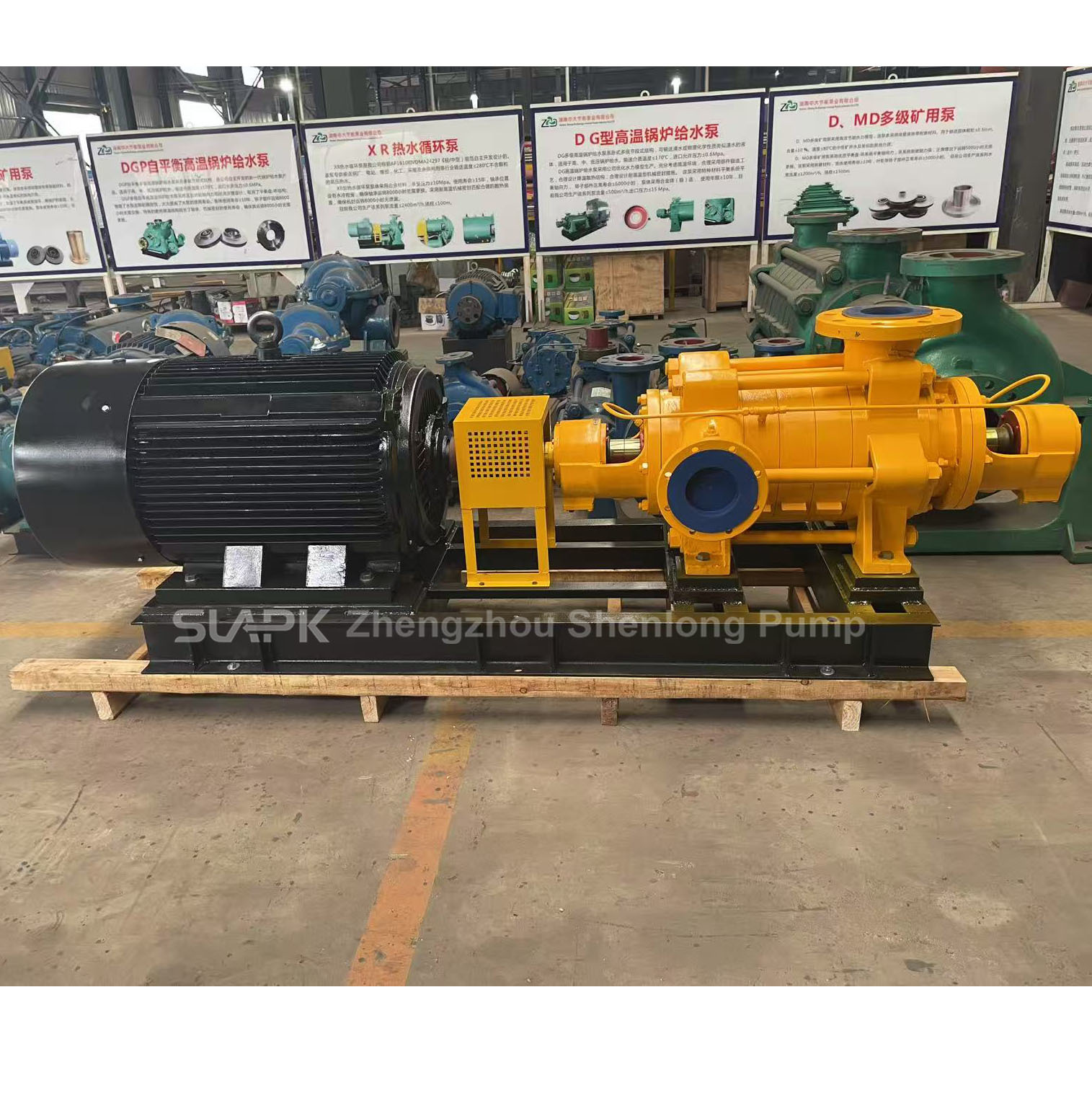

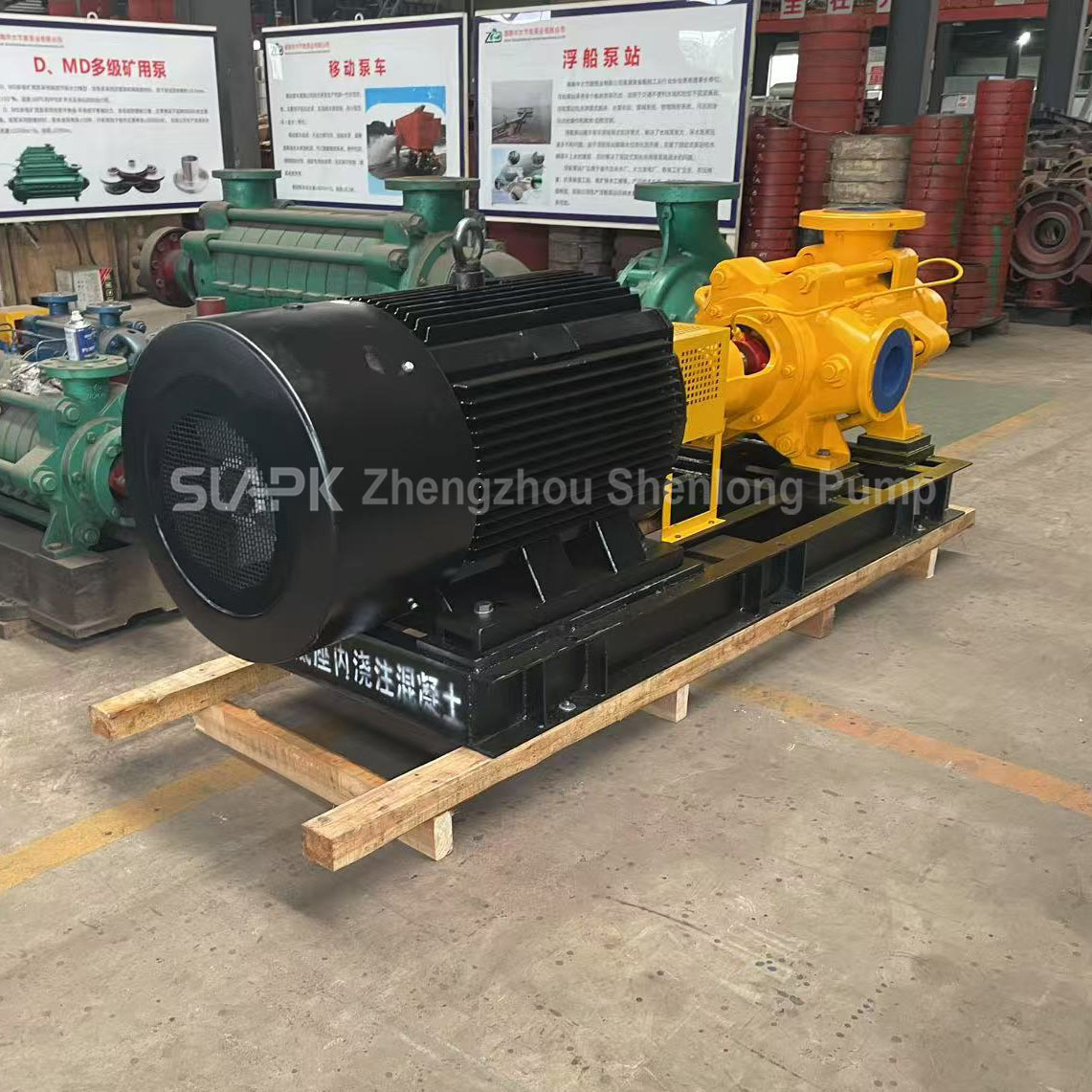

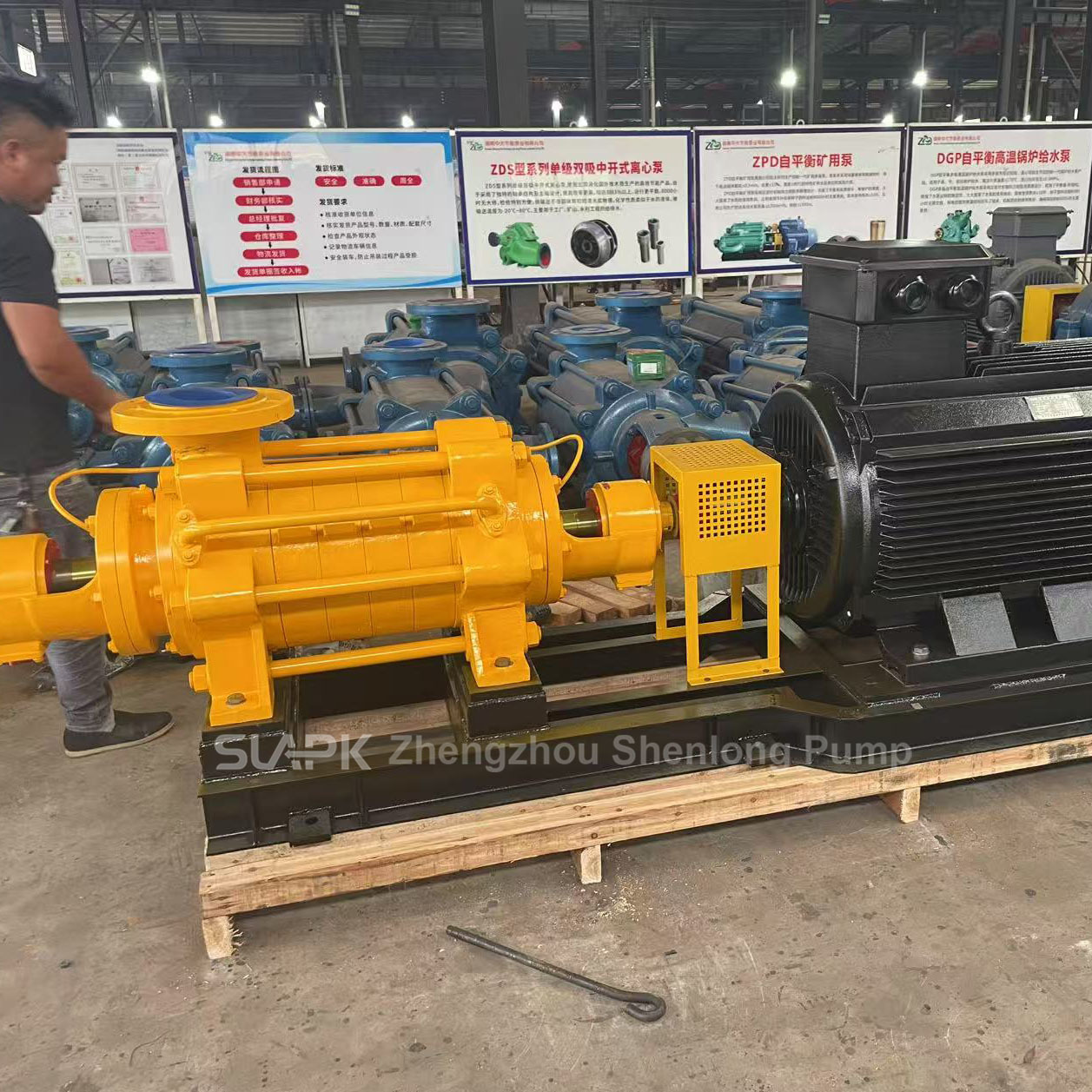

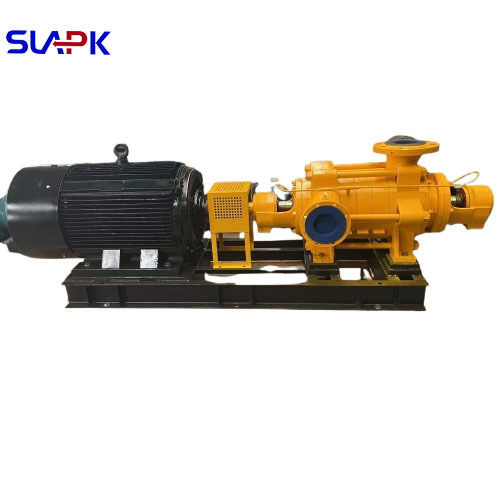

D-type horizontale meertraps centrifugaal schoonwaterpomp Hoog-opvoerende industriële waterpomp

Productomschrijving

D-type horizontale meertraps centrifugaal schoonwaterpomp Hoogwaardige industriële watertoevoerpomp

D-type horizontale meertraps centrifugaal schoonwaterpomp introductie:

De D-type horizontale meertraps centrifugaalpomp is een enkelaanzuigende, meertraps sectiecentrifugaalpomp. Deze wordt voornamelijk gebruikt in industriële en gemeentelijke watertoevoer en -afvoer, drukverhogingssystemen voor hoogbouw, sproei-irrigatie in tuinen, brandbeveiligingsdrukverhoging, langeafstandswatertransport, verwarmingssystemen, badkamerfaciliteiten, evenals het verhogen van de circulatie van koud en warm water en apparatuur (ondersteunende toepassingen).
 De waaier is gemaakt van hoogwaardig gietijzer en bevat schoepen. De vloeistof komt axiaal van één kant de waaier binnen. Door de ongelijke druk aan beide zijden van de waaier wordt onvermijdelijk een axiale kracht gegenereerd. Deze axiale kracht wordt gedragen door de balansschijf. De waaier heeft tijdens de productie een statische balanstest ondergaan.

De afdichtingsring is gemaakt van gietijzer en is ontworpen om te voorkomen dat water onder hoge druk teruglekt in het inlaatgedeelte. Deze is respectievelijk bevestigd aan het inlaatsegment en het middensegment.

De balansschijf is gemaakt van slijtvast gietijzer en bevindt zich tussen het uitlaatgedeelte en de eindkap. Samen met de balansring vormt deze het balanceerapparaat, dat wordt gebruikt om de axiale krachten tegen te gaan.

Zhengzhou Shenlong Pump Industry is een professionele fabrikant van meertraps centrifugaalpompen, met meer dan 40 jaar ervaring in het onderzoek, de ontwikkeling en de productie van meertraps pompen. Het bedrijf vertrouwt op sterke technische capaciteiten, ruime productie-ervaring en uitgebreide testmethoden, evenals een professioneel R&D-designteam en productietechnici.

D-type horizontale meertraps centrifugaal schoonwaterpomp Toepassing

Toepassingsbereik van D-type horizontale meertraps centrifugaalpomp

De D-type horizontale meertraps centrifugaalpomp is ontworpen voor het efficiënt transporteren van schoon water of andere media met vergelijkbare fysische en chemische eigenschappen als water. Het is geschikt voor vloeistoffen binnen een temperatuurbereik van -20°C tot 80°C, die niet-oplosbare vaste deeltjes bevatten met een maximale volumetrische concentratie van 0,1% en een deeltjesgrootte van niet meer dan 2 mm.

Typische toepassingen zijn onder meer:

Gemeentelijke watertoevoer en -afvoer

Drukverhogingssystemen voor hoogbouw

Sproei-irrigatie in tuinen

Brandbeveiligingsdrukverhoging

Watertransport over lange afstand

Verwarmings-, ventilatie- en airconditioningssystemen (HVAC)

Ondersteuningssystemen voor industriële apparatuur

D-type horizontale meertraps centrifugaal schoonwaterpomp Structurele kenmerken

1. Pompontwerp en configuratie

Enkelaanzuigende, meertraps gesegmenteerde centrifugaalpomstructuur met horizontale of verticale aanzuigpoortopstelling.

De pomphuis bestaat uit een inlaatgedeelte, tussenliggende secties (geconfigureerd op basis van het aantal trappen) en een uitlaatgedeelte, die allemaal zijn verbonden door trekbouten.

Lagerhuizen zijn aan beide uiteinden van de pomp geïnstalleerd en het aantal waaierstappen wordt geselecteerd op basis van de vereiste opvoerhoogte.

2. Rotorassemblage

Roterende componenten omvatten een precisie bewerkte pompas, waaiers, ashoezen en een balansschijf. Het aantal waaiers komt overeen met het aantal pomptrappen.

Alle componenten zijn stevig aan de as bevestigd via spieën en borgmoeren, waardoor de stijfheid en integriteit van de rotorstructuur wordt gewaarborgd.

3. Lager- en axiale krachtbeheer

De rotor wordt ondersteund door wentellagers of glijlagers (afhankelijk van het model), waarbij lagers niet aan axiale belastingen worden blootgesteld.

Axiale stuwkracht wordt tegengegaan door een duurzaam balansschijfsysteem. Een visuele slijtage-indicator is aan het pompuiteinde geïnstalleerd voor realtime monitoring van de toestand van de balansschijf.

D-type horizontale meertraps centrifugaal schoonwaterpomp parameters:

(Het is een regulier dompelpomptype in de Shenlong-pompfabriek, hoge temperatuur en 380v/440v/480v/600v/660v, enz. Kies het dompelpomptype waarin u geïnteresseerd bent.)

FAQ

V: Wat zijn de afdichtingsmethoden voor D-type pompen? Hoe te kiezen?

A: Mechanische afdichting: Geschikt voor hoge temperatuur, hoge druk of hoge precisie afdichtingsvereisten (zoals in de chemische en farmaceutische industrie).

Pakkingafdichting: Lagere kosten, geschikt voor routinematige omstandigheden.

V: Kunnen de inlaat- en uitlaatrichtingen van de D-type pomp worden aangepast?

A: Ja, de inlaat- en uitlaatrichtingen van de D-type pomp (horizontaal of verticaal) kunnen worden aangepast aan uw werkelijke installatievereisten.

V: Hoe kies ik het juiste pomptype?

A: Geef uw werkomstandigheden, medium, spanning op en onze ingenieurs zullen de meest geschikte pomp voor u aanbevelen. Ons e-mailadres is enquiry02@apkpump.com, ons Whatsapp-nummer is +86 17537187726.Als u productvereisten heeft, neem dan gerust contact met ons op.
