D-type pomp Horizontale meertraps centrifugaalpomp Watervoorziening op hoog niveau Industriële en mijnbouwafvoer

Productomschrijving

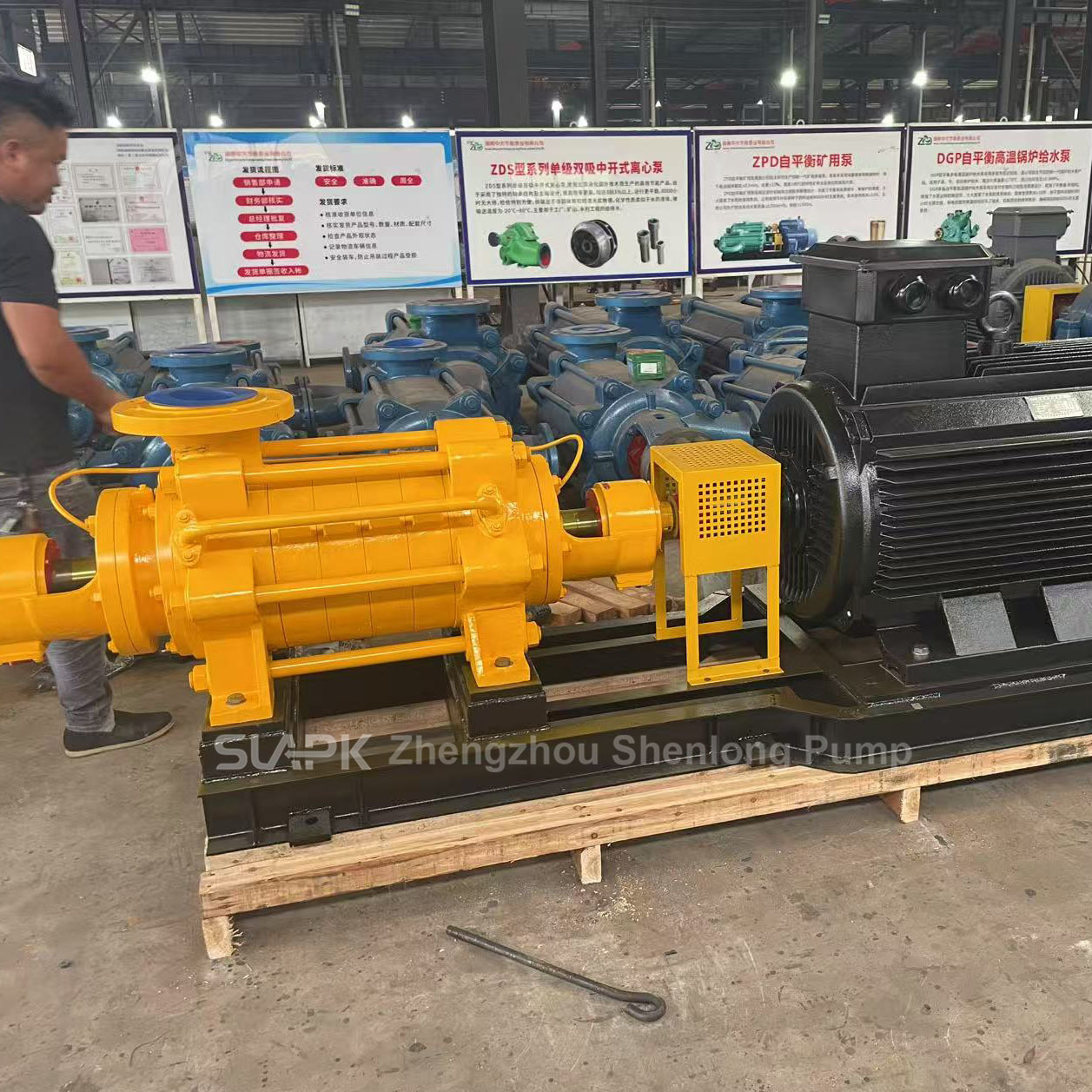

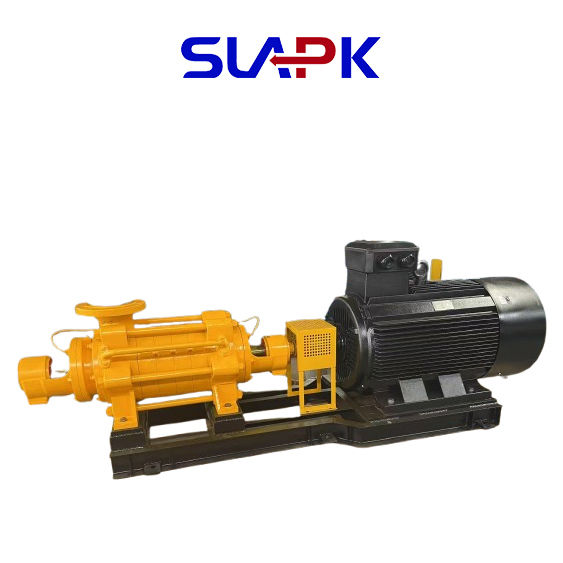

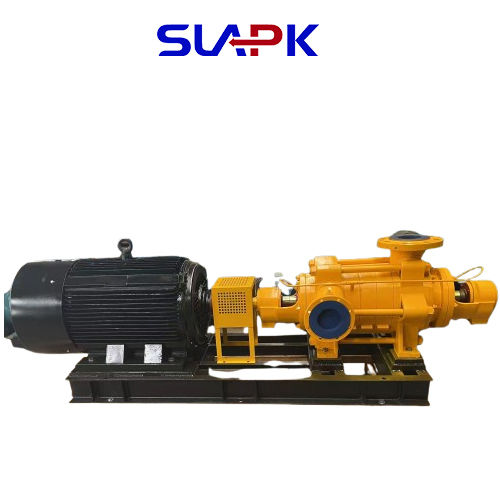

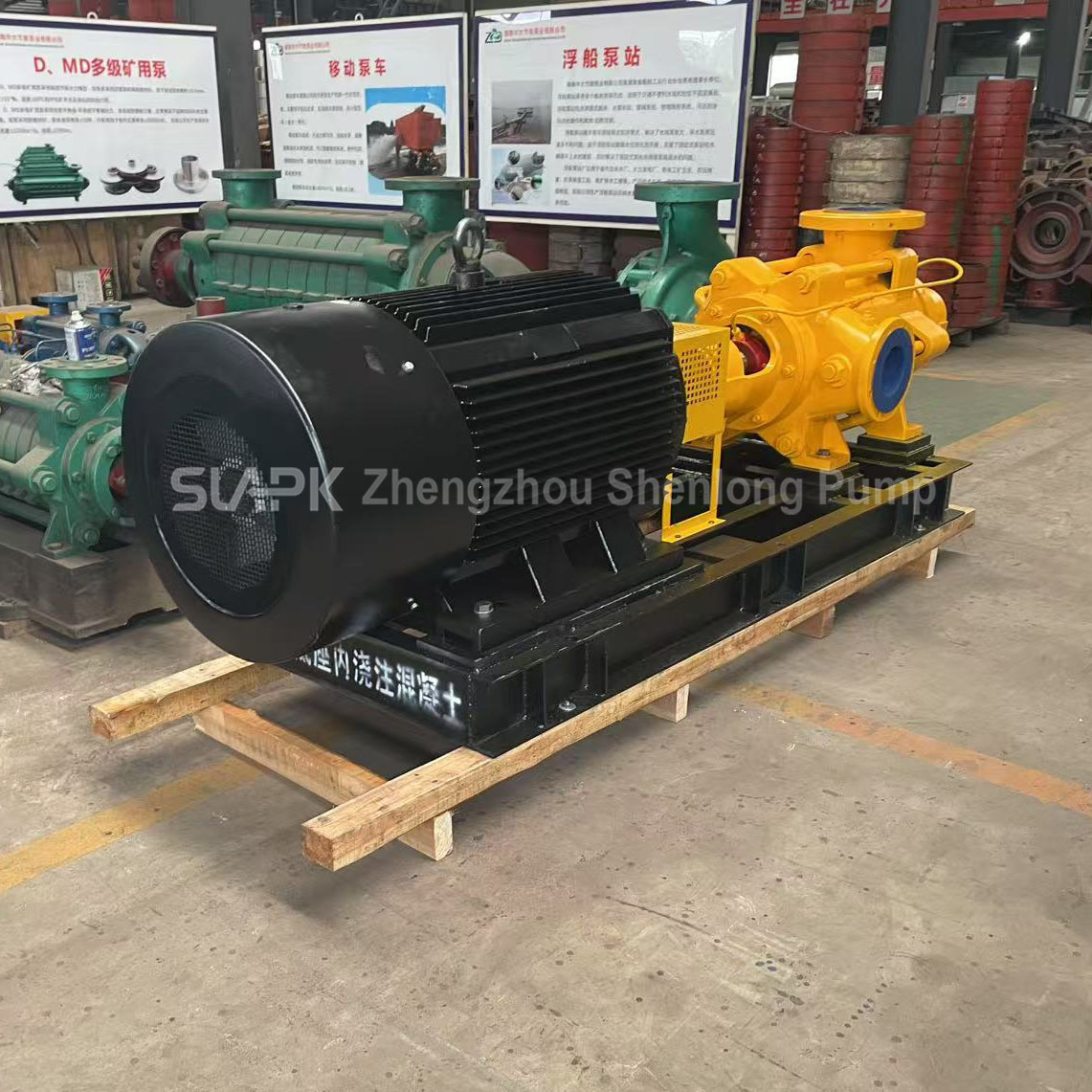

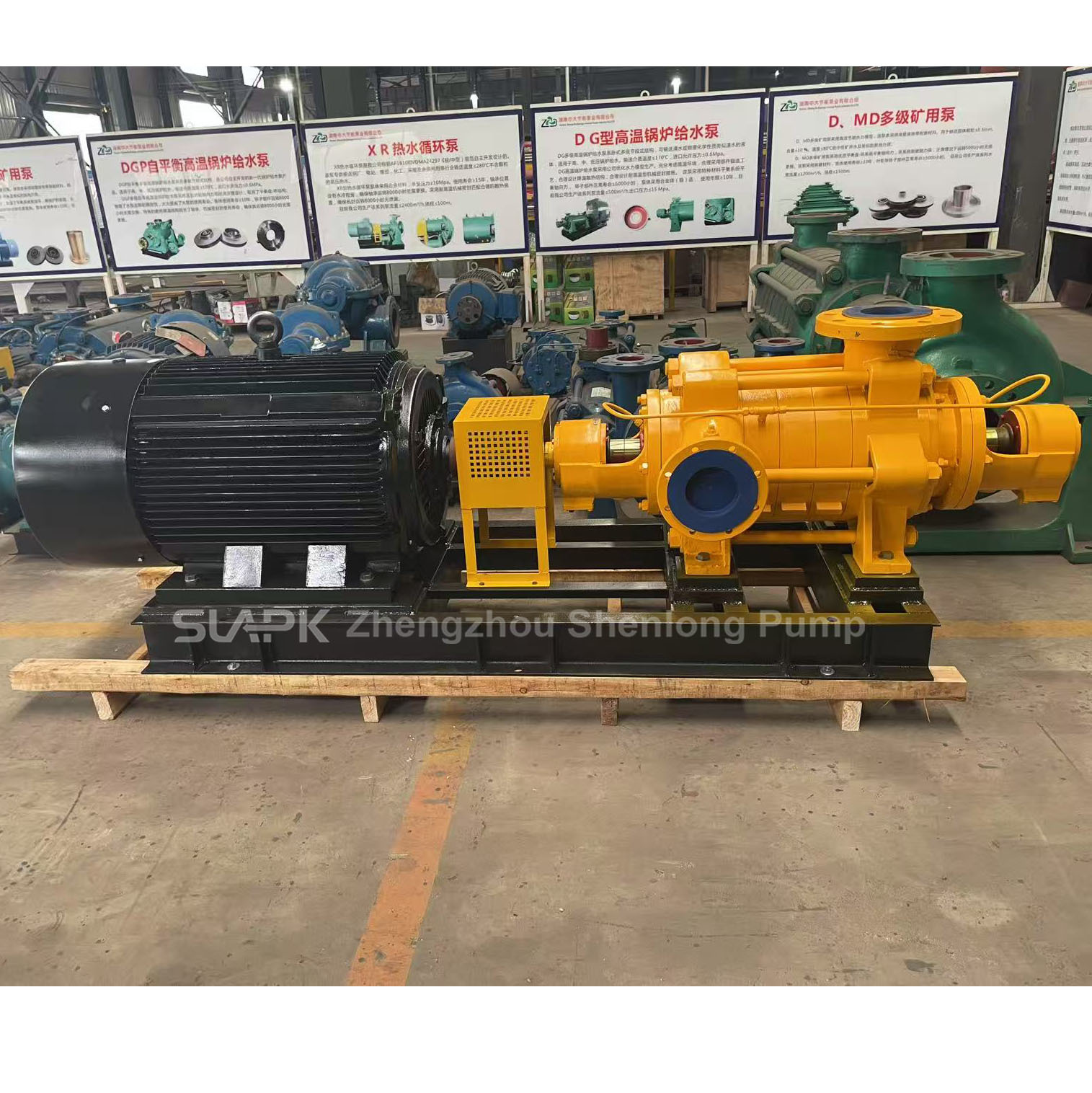

D-type horizontale meerstadiumcentrifuge schone waterpomp

D-type pomp Horizontale centrifuge pomp met meerdere fasenintroduceren:

De D-type horizontale meerstadiumcentrifuge pomp is een gespecialiseerde oplossing die speciaal is ontworpen voor hoogdrukwatervoorziening en mijnwaterleiding.Het is vervaardigd van hoogsterk ductiel ijzer/roestvrij staal, en beschikt over precieze gegoten draaibanden en mechanische afdichtingen om corrosiebestendigheid, minimale lekkage en een lange levensduur te garanderen.met een doorstroming van 10 ‰ 500 m3/h en een maximaal hoofd van maximaal 1500 m, is geschikt voor veeleisende toepassingen zoals mijnen, gemeentelijke watervoorziening, industriële circulatiesystemen en ketelvoedingswater in elektriciteitscentrales.

De D-type meerstadiumcentrifugepomp is een horizontale meerstadiumsegmenteerde centrifugepomp met één zuiginstallatie.Het bereikt hoge druk door de vloeistof inkrementeel onder druk te brengen door middel van een serieontwerp van meerdere schommelers en diffusorsHet kernprincipe is gebaseerd op de werking van de centrifugale kracht, met het volgende specifieke proces:

structurele samenstelling:

Verstuurkracht: Meerdere fasen in serie, waarbij de verstuurkracht van elke fase via een as wordt verbonden, waardoor bij rotatie een centrifugale kracht ontstaat.

Diffusor: aan de uitlaat van de draaibank gelegen, gebruikt om de vloeistofstroom naar de volgende draaibank te leiden en een deel van de kinetische energie terug te winnen en om te zetten in drukenergie.

Inlaatgedeelte, middengedeelte, uitlaatgedeelte: gesegmenteerde structuur voor eenvoudig onderhoud en aanpassing van het aantal fasen.

Schachtdichtheid: mechanisch dicht of zacht verpakkingsdicht om lekkage te voorkomen.

Balanceringsapparaat: Balanceringsschijf of zelfbalancerende structuur (in sommige modellen) om axiale krachten te compenseren.

Het werkingsprincipe van de D-pomp bestaat voornamelijk uit vier fasen: de startfase, de werkfase, de drukfase en de uitgangsfase.

Startfase: het is noodzakelijk ervoor te zorgen dat de pompkas en de zuigpijp volledig met water zijn gevuld.het aandrijven van de roer en het water in een hogesnelheidsrotatie.

Werkstadium: Wanneer de stuwkracht een sterke centrifugale kracht in de pompekamer genereert,de vloeistof in de roer wordt onder invloed van een centrifugale kracht naar de rand van de roer gegooid langs de stroomgangen tussen de lemmenTijdens dit proces nemen zowel de druk als de snelheid van de vloeistof toe.

Drukfase: De uitgestoten vloeistof wordt vervolgens naar de volgende stuwspeler geleid, waar het een geleidelijke drukfase ondergaat, waardoor de vloeistofdruk continu toeneemt.

Uitgangsfase: Ten slotte, na een meerfasige centrifuge actie, worden de druk en snelheid van de vloeistof aanzienlijk verhoogd.Het wordt vervolgens naar de uitlaat geleid en uiteindelijk uit de ontlading van de pomp.

D-type pomp Horizontale meerfasige centrifuge pomp prestatieparameters (aanpasbaar volgens de eisen van de klant):

Stroombereik: 10 ~ 500 m3/h

Hoofdbereik: 100 ~ 1500 meter

Vermogensbereik: 15 kW ~ 450 kW

Aantal stappen: 2 ~ 10 stappen (aanpasbaar volgens de bedrijfsomstandigheden)

Inlaatdiameter: 50 mm ~ 300 mm

Afvoerdruk: tot 15 MPa

Beschermingsklasse: IP54 / IP55

Isolatie klasse: klasse F

D-type pomp Horizontale centrifuge pomp met meerdere fasenBelangrijkste voordelen:

Hoge efficiëntie en energiebesparing

Het heeft een geavanceerd hydraulisch ontwerp en biedt een hoog rendement en een laag energieverbruik, waardoor de bedrijfskosten aanzienlijk worden verlaagd.

Compacte structuur en gemakkelijk onderhoud

Goed geïntegreerde structuur met een kleine voetafdruk, eenvoudig onderhoud en ondersteuning voor snelle vervanging van slijtagelementen, waardoor onderhoudstijd wordt bespaard.

Materiaal van hoge kwaliteit dat bestand is tegen corrosie en slijtage

De belangrijkste onderdelen zijn gemaakt van hoogwaardig gietijzer, roestvrij staal of slijtvast legering, die zich kan aanpassen aan complexe waterkwaliteiten en harde werkomstandigheden.

Stabiele werking, veilig en betrouwbaar

Hoge dynamische balansnauwkeurigheid, minimale trillingen, laag geluid, waardoor een probleemloze continue werking gedurende lange perioden wordt gewaarborgd.


Een breed scala aan toepassingen

geschikt voor het vervoer van schoon water of vloeistoffen met fysieke en chemische eigenschappen vergelijkbaar met schoon water, met een temperatuur ≤ 80 °C;speciaal geschikt voor toepassingen die hoge ontladingsdruk vereisen.

Parameters van de horizontale meerfasige centrifuge pomp type D:

(Het is een regelmatig onderwaterpomptype in Shenlong-pompfabriek, hoge temperatuur en 380v/440v/480v/600v/660v, enz. Kies vriendelijk het onderwaterpomptype dat u interesseert.)
