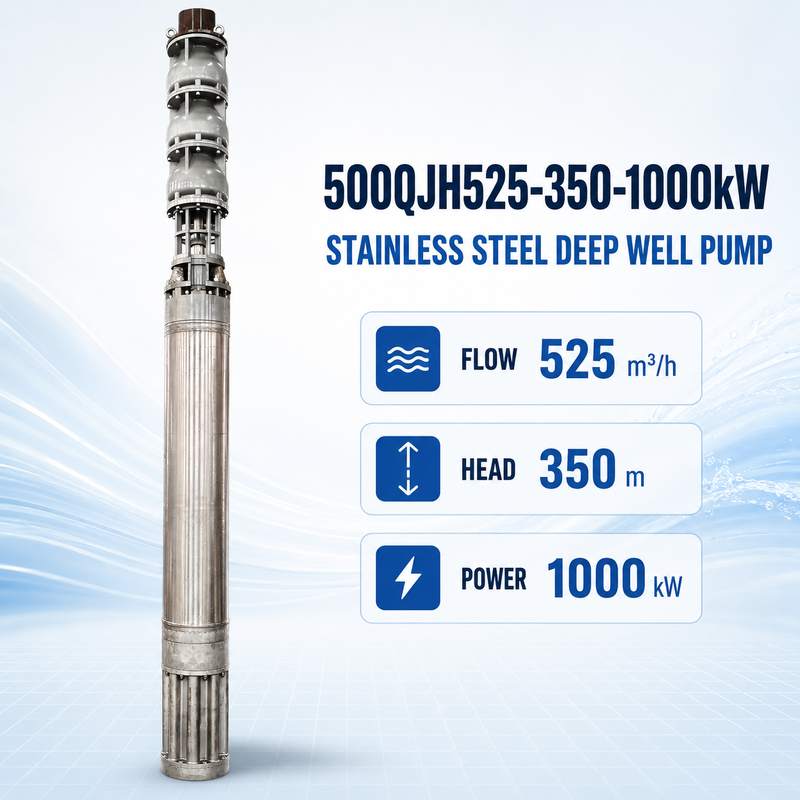

525 m3/h Stroom 350 m Hoofd 1000 kW Vermogen Roestvrij staal Diepwaterput Onderwater zeewaterpomp

De500QJH525-350-1000kW diepputpomp van roestvrij staalis een meerstadium onderwaterpomp met een hoog vermogen die is ontworpen voor projecten waarvoor een nominale doorstroming van525 m3/hen een gemeten hoofd van350 meter..

Gedreven door eenOnderwatermotor met 1000 kW water, kan deze pomp worden geëvalueerd voor grootschalige industriële watervoorziening, diepe grondwaterwinning, mijnwatersystemen, gemeentelijke infrastructuur en wateroverdracht op grote hoogte.

De kwaliteit van roestvrij staal, de motorspanning, de frequentie, de specificaties van de kabels en de startmethode moeten worden gekozen op basis van de wateranalyse, het elektriciteitsnet en de installatieomstandigheden.

De nominale doorstroming en het hoofd beschrijven het gespecificeerde werkpunt. De werkelijke prestaties zijn afhankelijk van het dynamische waterniveau, de buisdiameter, de buislengte, het hoogteverschil en de hydraulische verliezen.

De 500QJH525-350-1000kW maakt gebruik van meerdere schroeffasen om de druk te genereren die nodig is voor een nominale kop van 350 meter.

Voor dit type project met een hoog vermogen moet de pompkop niet alleen worden geselecteerd op basis van de diepte van de put.

• Verticaal verschil tussen het pompwaterniveau en het lozingspunt
• Variatie tussen statisch en dynamisch waterniveau
• Verlies van wrijving door de lozingsleiding
• Lokale verliezen van kleppen, ellebogen en fittings
• Verplichte druk bij de einduitgang
• Mogelijke veranderingen in het waterniveau

Het selecteren van een overmatig hoofd kan het energieverbruik verhogen en ervoor zorgen dat de pomp buiten het aanbevolen bereik werkt.Een volledige hydraulische berekening moet daarom vóór de productie worden voltooid..

De pomp kan worden vervaardigd met verschillende soorten roestvrij staal, afhankelijk van de gepompte vloeistof.

SS304 kan worden overwogen voor algemene toepassingen voor schoon water met een beperkt chloridegehalte en milde corrosieomstandigheden.

SS316 en SS316L bieden een betere corrosiebestendigheid voor industrieel water, licht zout water en bepaalde corrosieve omgevingen.De werkelijke chloorconcentratie en temperatuur moeten nog worden beoordeeld..

Duplex 2205 biedt een hogere mechanische sterkte en een betere weerstand tegen chloride-gerelateerde corrosie.

Super duplex 2507 kan worden overwogen voor zware mariene omgevingen, water met veel chloor en offshore toepassingen.

Het eindmateriaal moet worden bepaald met behulp van:

• Chlorideconcentratie
• pH-waarde
• Temperatuur van de vloeistof
• Opgeloste vaste stoffen
• Zand of ophangende deeltjes
• Verwachte werktijden
• Vereiste serviceomgeving

De omschrijving "pomp van roestvrij staal" betekent niet dat alle soorten roestvrij staal geschikt zijn voor zeewater.

De pomp wordt aangedreven door een 1000 kW watergevulde onderwatermotor.

Voordat de motor in gebruik wordt genomen, moet de vulconditie van de motor worden gecontroleerd volgens de gebruiksaanwijzing..

De elektrische configuratie moet worden bevestigd volgens:

• Stationsspanning en -frequentie
• Beschikbare transformatorcapaciteit
• Begrenzingen van de startstroom van het net
• De lengte van de stroomkabel
• Installatie diepte
• Toegestane spanningsdaling
• Beheersings- en beschermingsvereisten

Aangezien het om een motor met een hoog vermogen gaat, moeten het start- en elektrische beschermingssysteem als onderdeel van het volledige pompsysteem worden ontworpen.

De 500QJH525-350-1000kW roestvrijstalen putpomp kan worden geëvalueerd voor:

• Grootschalige grondwaterwinning
• Industriële grondwatervoorziening
• Stedelijke watervoorzieningsprojecten
• Mijnwatervoorziening en -afvoer
• Wateroverdracht op grote hoogte
• Wateroverdracht van reservoir naar installatie
• Waterzuiveringsinstallaties
• Watersystemen van elektriciteitscentrales
• Industriële koelwatervoorziening
• Grote landbouwbewateringsprojecten
• Invoer van kustwater met een geschikt materiaal
• Zeewaterinname met geverifieerde materiaalkeuze

De definitieve geschiktheid is afhankelijk van de vloeistof, de installatiesstructuur, het vereiste werkpunt en de elektrische omstandigheden.

De pomp wordt normaal verticaal geïnstalleerd en werkt volledig onder water.

• De diameter van de put of de installatie
• Statisch waterniveau
• Dynamisch waterniveau
• Minimaal bedrijfswaterspiegel
• Diepte van de pompinstallatie
• Totale lengte van de pompsets
• De diameter van de ontladingsbuis
• Materiaal en lengte van de pijpleiding
• Lift- en ondersteuningsregeling
• Kabelroute en kabellengte
• Positie van de niet-terugkeerventiel
• Beschikbare heftoestellen

De installatieconstructie moet het gewicht van de volledige pompset, de ontladingsbuis, de kabel en de waterkolom dragen.

Voor een pomp met een hoog vermogen moeten de hefpunten, verbindingsonderdelen en installatieprocedures worden herzien voordat de apparatuur op de projectlocatie aankomt.

Het besturingssysteem moet worden geconfigureerd op basis van het motorvermogen en het lokale elektriciteitsnet.

• Bescherming tegen overbelasting
• Bescherming tegen kortsluiting
• Bescherming tegen faseverlies
• Fase-sequentiebescherming
• Voltagebewaking
• Monitoring van de motortemperatuur
• Bewaking van het waterpeil
• Bescherming bij drooglopen
• Startstroomregeling
• Bewaking van druk en stroom

Een aandrijving met variabele frequentie mag alleen worden gekozen nadat de motorcompatibiliteit, de koelingsomstandigheden en het toegestane werkingssnelheidsbereik zijn bevestigd.

Om te verifiëren of de 500QJH525-350-1000kW geschikt is, geeft u:

• Vereiste doorstroming in m3/h
• Vereiste totale dynamische kop
• Vloeistoftype en volledige wateranalyse
• Statische en dynamische waterniveaus
• Installatie diepte
• Afmetingen van de put of de inlaat
• De diameter en totale lengte van de pijpleiding
• Hoogte van het lozingspunt
• Stationsspanning, frequentie en fase
• Beschikbare transformatorcapaciteit
• Vereiste roestvrijstalen kwaliteit
• De lengte van de stroomkabel
• Dagelijkse werktijden
• Start- en bedieningsvereisten

Voordat de pomp wordt geleverd, moet de configuratie van de pomp worden gecontroleerd op de bevestigde technische overeenkomst.

• Model van de pomp en nominale parameters
• Motorvermogen, spanning en frequentie
• van roestvrij staal
• Afmetingen van pomp en motor
• Kabelspecificatie
• Elektrische isolatie
• Rotatierichting
• Leveringstoestellen
• Verpakkings- en hefpunten

Voorafgaand aan de productie moeten prestatietests en projectdocumentatie worden overeengekomen.De werkelijke testwaarden moeten worden geregistreerd in plaats van te worden vervangen door algemene verklaringen zoals "hoge efficiëntie" of "stabiele prestaties". "
