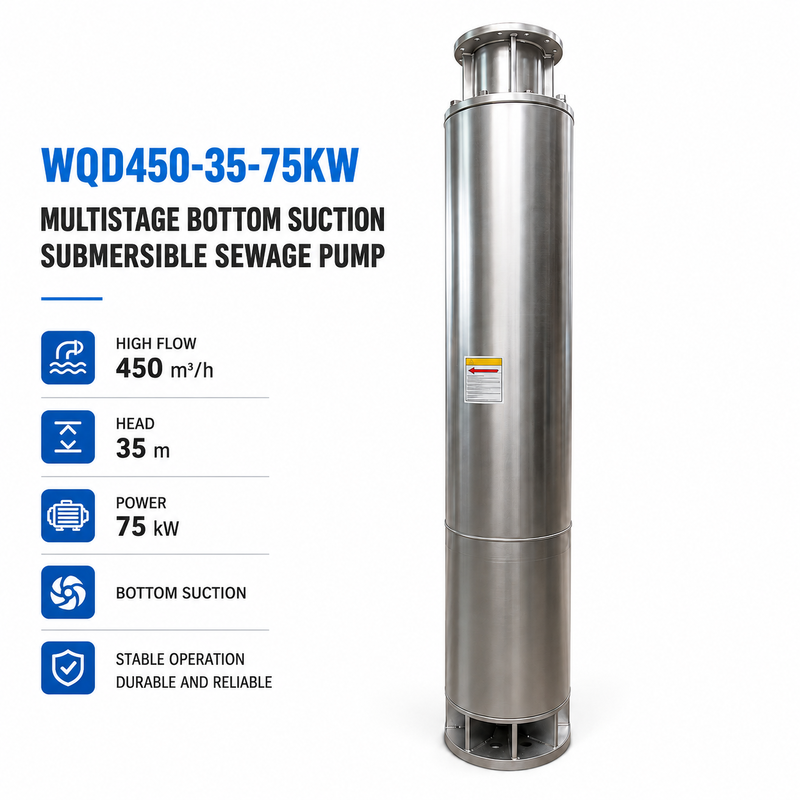

WQD450-35-75KW Meertraps Bodemzuigende Dompelpomp voor Afvalwater
Het WQD450-35-75KW Meertraps Bodemzuigende Dompelpomp voor Afvalwater is een dompelpomp met hoge opvoerhoogte, ontworpen voor gemeentelijke afvalwaterafvoer, industrieel afvalwatertransport, mijnbouwafvoer, bouwputontwatering, ondergrondse drainage en grootschalige waterafvoersystemen.
Met een nominaal debiet van ongeveer 450 m³/u, een nominale opvoerhoogte van ongeveer 35 meter en een 75 kW dompelmotor, is deze pomp ontworpen voor toepassingen die grootschalig afvalwatertransport en stabiele drainageprestaties vereisen.
De WQD-serie maakt gebruik van een bodemzuigontwerp, met de inlaat aan de onderkant van de pomp. Deze configuratie is geschikt voor putten, afvalwatertanks, bouwputten en andere toepassingen waar het vloeistofniveau zo laag mogelijk moet worden gehouden.
Belangrijkste Specificaties
| Model |
WQD450-35-75KW |
| Pomptype |
Dompelpomp voor Afvalwater |
| Ontwerp |
Meertraps Bodemzuigende Dompelpomp |
| Nominaal Debiet |
450 m³/u |
| Nominale Opvoerhoogte |
35 m |
| Motorvermogen |
75 kW |
| Zuigtype |
Bodemzuiging |
| Installatie |
Dompelinstallatie |
| Pompprestaties |
Meertraps Centrifugaalontwerp |
| Motortype |
Dompelmotor |
| Voeding |
Driefasige Wisselstroom |
| Spanning & Frequentie |
Aanpasbaar volgens projectvereisten |
| Te pompen medium |
Afvalwater, rioolwater en compatibele vloeistoffen |
| Besturing |
Directe start, softstart of VFD-besturing volgens projectvereisten |
De werkelijke pompprestaties moeten worden bevestigd op basis van de kenmerken van het afvalwater, het gehalte aan vaste deeltjes, de leidinglengte, de leidingdiameter, de uitlaatdruk en de volledige bedrijfsomstandigheden.
Belangrijkste Kenmerken
450 m³/u Hoge Debietcapaciteit
De WQD450-35-75KW is ontworpen voor toepassingen met een hoog afvoerdebiet, met een nominaal debiet van ongeveer 450 m³/u.
Typische toepassingen omvatten:
- Gemeentelijke afvalwaterafvoer
- Industrieel afvalwatertransport
- Mijnbouwafvoer
- Bouwputontwatering
- Ondergrondse drainage
- Afvoer van afvalwatertanks
- Afvoer van putten
- Grootschalige waterafvoerprojecten
35 m Opvoerhoogte
De nominale opvoerhoogte van de WQD450-35-75KW is ongeveer 35 meter, waardoor deze geschikt is voor toepassingen met hoge debieten en gemiddelde opvoerhoogtes.
De benodigde pompopvoerhoogte mag niet alleen worden bepaald door de verticale hefhoogte. De totale systeemopvoerhoogte omvat normaal gesproken:
Totale Opvoerhoogte = Verticale Hefhoogte + Leidingwrijvingsverlies + Lokale Verliezen + Benodigde Uitlaatdruk
Bodemzuigontwerp
Het bodemzuigontwerp stelt de pomp in staat om afvalwater uit het onderste deel van de put of tank aan te zuigen.
Deze configuratie is bijzonder nuttig voor:
- Putten
- Afvalwatertanks
- Bouwputten
- Ondergrondse projecten
- Tijdelijke ontwatering
- Drainagetoepassingen met laag niveau
Meertraps Centrifugaalontwerp
De WQD450-35-75KW maakt gebruik van een meertraps centrifugaalpompstructuur. Meerdere waaiers werken progressief om de druk van de gepompte vloeistof te verhogen.
Het meertrapsontwerp is geschikt voor toepassingen die een combinatie vereisen van:
Hoge Debiet + Gemiddelde Opvoerhoogte
75 kW Zware Dompelmotor
De pomp is uitgerust met een 75 kW dompelmotor, geschikt voor grote afvoersystemen en continu gebruik.
Motorconfiguraties kunnen worden geselecteerd op basis van het elektrische systeem van de klant en projectvereisten, waaronder:
- Spanning
- Frequentie
- Fase
- Isolatieklasse
- Beschermingsklasse
- Kabellengte
- Startmethode
- VFD-werking
Toepassingen
Gemeentelijke Afvalwaterafvoer
De pomp kan worden gebruikt in gemeentelijke afvalwatertanks, putten, rioolgemalen en andere afvalwaterafvoersystemen.
Industrieel Afvalwater
De WQD450-35-75KW kan worden gebruikt voor het transporteren van industrieel afvalwater en procesafvoer vloeistoffen die compatibel zijn met de pompmaterialen.
Typische toepassingen omvatten:
- Fabrieksafvoer
- Industrieel afvalwatertransport
- Afvalwaterzuiveringsinstallaties
- Productieafvoer van afvalwater
- Industriële opslagtanks
Mijnbouwafvoer
De pomp kan worden gebruikt voor grootschalige afvoer in mijnen, mijnbouwputten en mijnwaterverzamelgebieden.
Bouwputontwatering
De bodemzuigconfiguratie is geschikt voor bouwputten, ondergrondse projecten, tunnels en andere tijdelijke ontwateringstoepassingen.
Ondergrondse Drainage
De pomp kan worden gebruikt in ondergrondse parkeergarages, ondergrondse faciliteiten, tunnels en andere laaggelegen afvoersystemen.
Hoe een Dompelpomp voor Afvalwater te Selecteren
Voordat u de WQD450-35-75KW selecteert, moeten klanten de volgende operationele informatie verstrekken.
Benodigd Debiet
Bijvoorbeeld: 450 m³/u
Het debiet bepaalt het volume afvalwater dat de pomp per uur moet transporteren.
Benodigde Opvoerhoogte
Bijvoorbeeld: 35 m
De benodigde opvoerhoogte moet worden berekend op basis van de werkelijke verticale hefhoogte, leidingverliezen en uitlaatdruk.
Kenmerken van Afvalwater
Verstrek informatie over:
- Vloeistoftemperatuur
- Concentratie vaste deeltjes
- Maximale deeltjesgrootte
- Zandgehalte
- Corrosiviteit
- pH-waarde
- Vloeistofdichtheid
Afmetingen Put of Tank
Verstrek:
- Afmetingen put
- Tankdiepte
- Minimaal vloeistofniveau
- Maximaal vloeistofniveau
- Beschikbare installatieruimte voor de pomp
Leidingsomstandigheden
De volgende informatie wordt aanbevolen:
- Diameter afvoerleiding
- Totale leidinglengte
- Verticale hefhoogte
- Aantal bochten
- Aantal kleppen
- Benodigde uitlaatdruk
Installatieoverwegingen
Voordat u de WQD450-35-75KW dompelpomp voor afvalwater installeert, controleer de pompomvang, installatieruimte en inlaatcondities.
Tijdens installatie:
- Zorg ervoor dat de pomp werkt onder de gespecificeerde dompelomstandigheden
- Vermijd langdurig droogdraaien
- Controleer of de afvoerleiding de bedrijfsdruk kan weerstaan
- Selecteer een geschikte kabel voor de 75 kW motor
- Installeer geschikte overbelastingsbeveiliging
- Zorg voor fase-uitval- en kortsluitingsbeveiliging
- Controleer de draairichting van de motor vóór de eerste ingebruikname
- Controleer of vaste deeltjes het toelaatbare bereik niet overschrijden
Voor een grote 75 kW dompelpomp voor afvalwater, moet de elektrische installatie en inbedrijfstelling worden uitgevoerd door gekwalificeerd personeel.
Veelgestelde Vragen
Wat is het debiet van de WQD450-35-75KW pomp?
Het nominale debiet is ongeveer 450 m³/u. Het werkelijke debiet is afhankelijk van het volledige systeemwerkpunt.
Wat is de opvoerhoogte van de WQD450-35-75KW afvalwaterpomp?
De nominale opvoerhoogte is ongeveer 35 meter. De werkelijke bedrijfsopvoerhoogte moet worden berekend op basis van de verticale hefhoogte, leidingverliezen en uitlaatdruk.
Welk motorvermogen gebruikt deze pomp?
De WQD450-35-75KW is uitgerust met een 75 kW dompelmotor.
Wat is een bodemzuigende dompelpomp voor afvalwater?
Een bodemzuigende dompelpomp voor afvalwater zuigt het te pompen medium aan via een inlaat aan de onderkant van de pomp. Dit ontwerp is geschikt voor putten, afvalwatertanks, bouwputten en toepassingen waar een laag restvloeistofniveau vereist is.
Kan deze pomp afvalwater met vaste deeltjes verwerken?
Het kan worden geconfigureerd voor specifieke afvalwateromstandigheden, maar de maximale grootte en concentratie van vaste deeltjes en de mediumkenmerken moeten vóór de definitieve selectie worden verstrekt. Voor afvalwater met hoge concentraties schurend zand, grind of slib moet een speciale slijtvaste pomp worden overwogen.
Kunnen de spanning en frequentie worden aangepast?
Ja. De motor kan worden geconfigureerd volgens de lokale voeding van de klant. Geef bij het aanvragen van een offerte op: Spanning + Frequentie + Fase
Bijvoorbeeld: 380V / 50Hz / 3 Fase
Hoe kan ik bevestigen of de WQD450-35-75KW geschikt is voor mijn project?
Verstrek: Benodigd Debiet + Benodigde Opvoerhoogte + Medium + Deeltjesgrootte + Leidinglengte + Verticale Hefhoogte + Spanning/Frequentie
Ons technische team kan dan de geschikte pompconfiguratie evalueren.
